代号

螺栓

软管 HOSE BORE

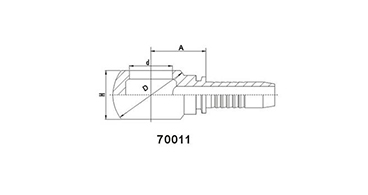

尺寸 DIMENSIONS

PART NO.

BOLT

公称内径 DN

标号 DASH

A

d

D

H

70011-10-03

M10X1

5

3

14.5

10.1

17

10

70011-10-04

M10X1

6

4

17

10.1

17

10

70011-12-04

M12X1.5

6

4

20.5

12.1

20

12

70011-12-05

M12X1.5

8

5

20.5

12.1

20

12

70011-12-06

M12X1.5

10

6

20.5

12.1

20

12

70011-14-04

M14X1.5

6

4

21

14.1

24

14

70011-14-05

M14X1.5

8

5

21

14.1

24

14

70011-14-06

M14X1.5

10

6

21

14.1

24

14

70011-16-04

M16X1.5

6

4

20.5

16.1

28

16

70011-16-05

M16X1.5

8

5

20.5

16.1

28

16

70011-16-06

M16X1.5

10

6

20.5

16.1

28

16

70011-18-04

M18X1.5

6

4

23

18.1

32

20

70011-18-05

M18X1.5

8

5

24

18.1

32

20

70011-18-06

M18X1.5

10

6

24

18.1

32

20

70011-18-08

M18X1.5

12

8

24.5

18.1

32

20

70011-22-06

M22X1.5

10

6

28.1

22.1

39

25

70011-22-08

M22X1.5

12

8

28.5

22.1

39

25

70011-22-10

M22X1.5

16

10

28

22.1

39

25

70011-26-12

M26X1.5

20

12

32.5

26.1

46

30

70011-30-16

M30X1.5

25

16

37

30.1

54

36

70011-30-20

M30X1.5

32

20

40

30.1

54

36

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为70012-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 70012-XX-XX.
