SAE Flange L.T.

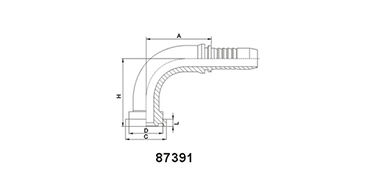

Number:87391

Name:90° SAE Female 3000PSI ISO 12151-3--- SAE J516

90° SAE Female 3000PSI ISO 12151-3--- SAE J516

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

D

H

L

87391-08-08

1/2"

12

8

41

30.2

24

47

6.73

87391-12-08

3/4"

12

8

41

38.1

31.7

48

6.73

87391-12-10

3/4"

16

10

56.5

37.1

31.7

52.5

6.73

87391-12-12

3/4"

20

12

66.2

38.1

31.7

62

6.73

87391-12-12(H100)

3/4"

20

12

65.5

38.1

31.7

100

6.73

87391-12-12(H127)

3/4"

20

12

65.5

38.1

31.7

127

6.73

87391-12-12(H150)

3/4"

20

12

65.5

38.1

31.7

150

6.73

87391-12-16

3/4"

25

16

76.7

38.1

31.7

67.5

6.73

87391-16-12

1"

20

12

66.2

44.4

38

62

8

87391-16-16

1"

25

16

78

44.4

38

67.5

8

87391-16-16(H100)

1"

25

16

76.7

44.4

38

100

8

87391-16-16(H127)

1"

25

16

76.7

44.4

38

127

8

87391-16-16(H150)

1"

25

16

76.7

44.4

38

150

8

87391-16-20

1"

32

20

91.5

44.4

38

78.5

8

87391-20-16

1.1/4"

25

16

78

50.8

43

67.5

8

87391-20-20

1.1/4"

32

20

91.5

50.8

43

78.5

8

87391-20-20(H100)

1.1/4"

32

20

91.5

50.8

43

100

8

87391-20-20(H127)

1.1/4"

32

20

91.5

50.8

43

127

8

87391-20-20(H150)

1.1/4"

32

20

91.5

50.8

43

150

8

87391-20-24

1.1/4"

40

24

108.5

50.8

43

78.5

8

87391-24-20

1.1/2"

32

20

91.5

60.3

50

80.5

8

87391-24-24

1.1/2"

40

24

109.4

60.3

50

94

8

87391-24-24(H127)

1.1/2"

40

24

109.4

60.3

50

127

8

87391-32-24

2"

40

24

109.4

71.4

62

94

9.53

87391-32-32

2"

50

32

131.8

71.4

62

114.3

9.53

87391-40-32

2.1/2"

50

32

131.8

84.1

74.7

114.3

9.53

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为87392-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 87392-XX-XX.
