ORFS Flat Seal

Number:24241

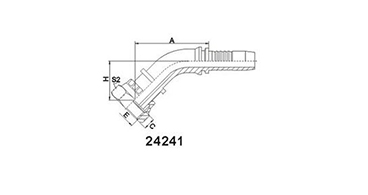

Name:45° ORFS Female Flat Seat ISO 12151-1---SAE J516

45° ORFS Female Flat Seat ISO 12151-1---SAE J516

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

H

C

S2

24241-04-04

9/16"X18

6

4

45.5

23.4

8.5

19

24241-04-05

9/16"X18

8

5

47.6

24.3

8.5

19

24241-04-06

9/16"X18

10

6

49.2

24.9

8.5

19

24241-06-06

11/16"X16

10

6

51.7

27.4

10

22

24241-06-08

11/16"X16

12

8

63.9

29

10

22

24241-08-08

13/16"X16

12

8

65.3

30.4

11

27

24241-08-10

13/16"X16

16

10

76.5

31.7

11

27

24241-10-10

1"X14

16

10

79.7

34.9

13.5

30

24241-10-12

1"X14

20

12

86.5

38.4

13.5

30

24241-12-12

1.3/16"X12

20

12

87.6

39.5

15

36

24241-12-16

1.3/16"X12

25

16

95.3

41

15

36

24241-16-20

1.7/16"X12

32

20

103.8

46.1

14.8

41

24241-06-04T

11/16"X16

6

4

39.5

17.4

10

22

24241-06-05T

11/16"X16

8

5

42.3

19

10

22

24241-08-06T

13/16"X16

10

6

44.6

20.3

11

27

24241-10-08T

1"X14

12

8

58.2

23.3

13.5

30

24241-12-08T

1.3/16"X12

12

8

58.2

23.3

15

36

24241-12-10T

1.3/16"X12

16

10

69.4

24.6

15

36

24241-16-12T

1.7/16"X12

20

12

74

29.6

14.8

41

24241-16-14T

1.7/16"X12

22

14

78.7

28.5

14.8

41

24241-16-16T

1.7/16"X12

25

16

84.1

29.7

14.8

41

24241-20-16T

1.11/16"X12

25

16

80.9

32.7

15

50

24241-24-20T

2"X12

32

20

94.5

33.8

14.8

60

24241-24-24T

2"X12

40

24

108.5

37.7

14.8

60

24241-20-20W

1.11/16"X12

32

20

111.2

49

15

50

24241-20-24W

1.11/16"X12

40

24

123.6

52.9

15

50

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为24242-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 24242-XX-XX.
