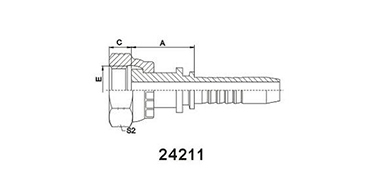

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

S2

24211-04-04

9/16"X18

6

4

22.5

8.5

19

24211-04-05

9/16"X18

8

5

22.5

8.5

19

24211-04-06

9/16"X18

10

6

22.5

8.5

19

24211-06-06

11/16"X16

10

6

23.5

10

22

24211-06-08

11/16"X16

12

8

26

10

22

24211-08-08

13/16"X16

12

8

28

11

27

24211-08-10

13/16"X16

16

10

29

11

27

21211-10-10

1"X14

16

10

33.5

13.5

30

24211-10-12

1"X14

20

12

33.5

13.5

30

24211-12-12

1.3/16"X12

20

12

35

15

36

24211-12-16

1.3/16"X12

25

16

36

15

36

24211-16-20

1.7/16"X12

32

20

39.5

14.8

41

24211-06-04T

11/16"X16

6

4

23.5

10

22

24211-06-05T

11/16"X16

8

5

23.5

10

22

24211-08-05T

13/16"X16

8

5

25

11

27

24211-08-06T

13/16"X16

10

6

25

11

27

24211-10-08T

1"X14

12

8

29.5

13.5

30

24211-12-08T

1.3/16"X12

12

8

30.5

15

36

24211-12-10T

1.3/16"X12

16

10

31.5

15

36

24211-16-12T

1.7/16"X12

20

12

35

14.8

41

24211-16-14T

1.7/16"X12

22

14

34

14.8

41

24211-16-16T

1.7/16"X12

25

16

35

14.8

41

24211-20-16T

1.11/16"X12

25

16

35

15

50

24211-24-20T

2"X12

32

20

36

14.8

60

24211-24-24T

2"X12

40

24

36

14.8

60

24211-20-20W

1.11/16"X12

32

20

39.5

15

50

24211-20-24W

1.11/16"X12

40

24

39.5

15

50

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为24212-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 24212-XX-XX.
