ORFS Flat Seal

Number:14211

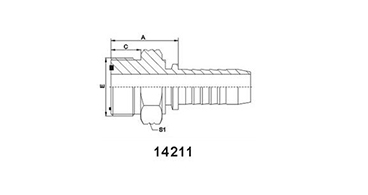

Name:ORFS Male O-Ring Seal ISO 8434-3---SAE J1453

ORFS Male O-Ring Seal ISO 8434-3---SAE J1453

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

O形圈

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

O-RING

A

C

S1

14211-04-04

9/16"X18

6

4

O011

22.3

9.8

17

14211-06-04

11/16"X16

6

4

O012

24

11.2

19

14211-06-06

11/16"X16

10

6

O012

24

11.2

19

14211-08-06

13/16"X16

10

6

O014

27.5

12.8

22

14211-08-08

13/16"X16

12

8

O014

28.5

12.8

22

14211-08-10

13/16"X16

16

10

O014

28.5

12.8

22

14211-10-08

1"X14

12

8

O016

32.5

15.5

27

14211-10-10

1"X14

16

10

O016

34

15.5

27

14211-12-08

1.3/16"X12

12

8

O018

35.5

17

32

14211-12-10

1.3/16"X12

16

10

O018

36.5

17

32

14211-12-12

1.3/16"X12

20

12

O018

36.5

17

32

14211-16-12

1.7/16"X12

20

12

O021

37

17.5

38

14211-16-16

1.7/16"X12

25

16

O021

38.5

17.5

38

14211-20-20

1.11/16"X12

32

20

O025

41.5

17.5

46

14211-24-24

2"X12

40

24

O029

43.5

17.5

55

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为14212-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 14212-XX-XX.
