代号

螺纹 E

软管 HOSE BORE

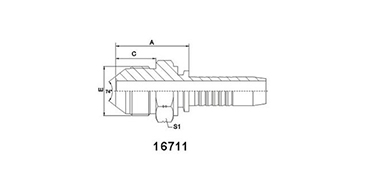

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

S1

16711-04-03

7/16"X20

5

3

26

14

12

16711-04-04

7/16"X20

6

4

26.5

14

12

16711-05-04

1/2"X20

6

4

26.5

14

14

16711-05-05

1/2"X20

8

5

26.5

14

14

16711-05-06

1/2"X20

10

6

26.5

14

17

16711-06-04

9/16"X18

6

4

26.5

14.1

17

16711-06-05

9/16"X18

8

5

26.5

14.1

17

16711-06-06

9/16"X18

10

6

26.5

14.1

17

16711-08-06

3/4"X16

10

6

31.5

16.7

22

16711-08-08

3/4"X16

12

8

32

16.7

22

16711-10-06

7/8"X14

10

6

32

19.3

24

16711-10-08

7/8"X14

12

8

34.3

19.3

24

16711-10-10

7/8"X14

16

10

35.5

19.3

24

16711-12-08

1.1/16"X12

12

8

39

21.9

27

16711-12-10

1.1/16"X12

16

10

40

21.9

27

16711-12-12

1.1/16"X12

20

12

40

21.9

27

16711-12-16

1.1/16"X12

25

16

41

21.9

30

16711-14-10

1.3/16"X12

16

10

41.5

22.6

32

16711-14-12

1.3/16"X12

20

12

40.6

22.6

32

16711-16-12

1.5/16"X12

20

12

42.5

23.1

36

16711-16-16

1.5/16"X12

25

16

43.5

23.1

36

16711-20-16

1.5/8"X12

25

16

46.5

24.3

46

16711-20-20

1.5/8"X12

32

20

47.5

24.3

46

16711-24-20

1.7/8"X12

32

20

53

27.5

50

16711-24-24

1.7/8"X12

40

24

53

27.5

50

16711-32-32

2.1/2"X12

50

32

62

33.9

65

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为16712-xx-xx.

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 16712-XX-XX.
