SAE O-Ring Seal

Number:15691KSW

Name:90° NPT Swivel Male

90° NPT Swivel Male

DESCRIPTION

产品参数(Description)

代号

螺纹 E

软管 HOSE BORE

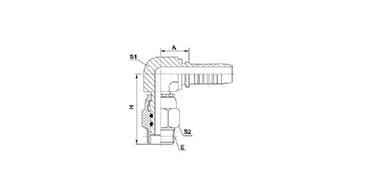

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

H

S1

S2

15691KSW-04-04

Z1/4"X18

6

4

25

59.5

16

19

15691KSW-06-06

Z3/8"X18

10

6

25

64.5

16

22

15691KSW-08-08

Z1/2"X14

12

8

28.5

71.5

19

27

15691KSW-12-12

Z3/4"X14

20

12

36

76.9

27

32

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为15692KSW-xx-xx

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is15692KSW-XX-XX.
