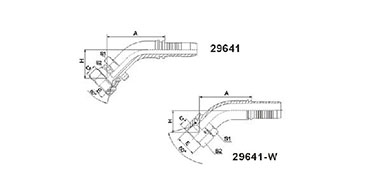

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

S1

S2

29641-04-04

G1/4"X19

6

4

43.4

8

21.3

19

19

29641-06-06

G3/8"X19

10

6

48.9

9

24.6

22

22

29641-08-08

G1/2"X14

12

8

62.5

12

27.5

27

27

29641-12-12

G3/4’X14

20

12

81.3

13.5

33.9

32

32

29641-16-16

G1"X11

25

16

87.3

16

36

41

41

29641-20-20W

G1.1/4"X11

32

20

107.3

18.5

46.5

50

50

29641-24-24W

G1.1/2"X11

40

24

122.8

19

50.8

55

55

29641-32-32W

G2"X11

50

32

143

23

60

70

70

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为29642-xx-xx

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 29642-XX-XX.
