代号

螺纹 E

软管 HOSE BORE

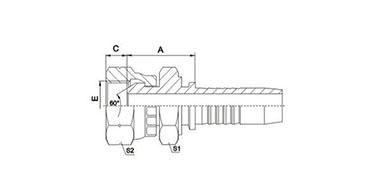

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

S1

S2

22611D-04-04SM

G1/4"X19

6

4

23

5.5

14

19

22611D-06-06SM

G3/8"X19

10

6

25

6.3

17

22

22611D-08-08SM

G1/2"X14

12

8

28.5

7.5

22

27

22611D-10-08SM

G5/8"X14

12

8

30

9.5

22

30

22611D-12-08SM

G3/4"X14

12

8

32.1

10.9

27

32

22611D-12-12SM

G3/4"X14

20

12

32.5

10.9

27

32

22611D-16-16SM

G1"X11

25

16

36.3

11.7

32

41

22611D-20-20SM

G1.1/4"X11

32

20

41.5

11

41

50

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为22612D-xx-xxSM

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 22612D-xx-xxSM
