代号

螺纹 E

软管 HOSE BORE

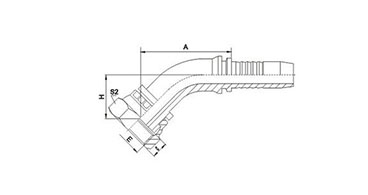

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

S2

22241-04-04

G1/4"X19

6

4

40.9

8

18.8

19

22241-06-06

G3/8"X19

10

6

45.3

9

21

22

22241-08-08

G1/2"X14

12

8

58.9

10.5

24

27

22241-12-12

G3/4"X14

20

12

77.4

13.5

30

32

22241-16-16

G1"X11

25

16

82.7

15.5

31.5

41

22241-20-20W

G1.1/4"X11

32

20

97.3

15.5

36.6

50

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为22242-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 22242-xx-xx；
