BSP Multi Seal

Number:22191

Name:90° BSP Female Multiseal

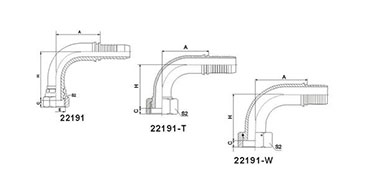

90° BSP Female Multiseal

DESCRIPTION

产品参数(Description)


代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

S2

22191-02-04

G1/8"X28

6

4

30

2

38.5

14

22191-04-03

G1/4"X19

5

3

27

4

35

19

22191-04-04

G1/4"X19

6

4

30

4

38.5

19

22191-04-05

G1/4"X19

8

5

33

4

41.5

19

22191-06-05

G3/8"X19

8

5

33

5

42

22

22191-06-06

G3/8"X19

10

6

35.3

5

44.8

22

22191-06-08

G3/8"X19

12

8

41

5

50

22

22191-08-08

G1/2"X14

12

8

41

6

52

27

22191-08-10

G1/2"X14

16

10

56.5

6

58

27

22191-10-10

G5/8"X14

16

10

56.5

8

57.5

30

22191-10-12

G5/8"X14

20

12

65.4

8

67

30

22191-12-10

G3/4"X14

16

10

56.5

9.5

58.5

32

22191-12-12

G3/4"X14

20

12

65.5

9.5

68

32

22191-16-14

G1"X11

22

14

71.2

11

69.5

41

22191-16-16

G1"X11

25

16

76.7

11

75

41

22191-08-06T

G1/2"X14

10

6

35.3

6

46.8

27

22191-02-08T

G3/4"X14

12

8

41

9.5

52

32

22191-16-12T

G1"X11

20

12

66.2

11

68.5

41

22191-20-16T

G1.1/4"X11

25

16

76.7

10

78

50

22191-20-20

G1.1/4"X11

32

20

92.3

10

85.3

50

22191-24-24

G1.1/2"X11

40

24

109.4

11.5

108

55

22191-32-32

G2"X11

50

32

133.1

15

123.8

70

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为22192-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 22192-xx-xx
