代号

螺纹 E

软管 HOSE BORE

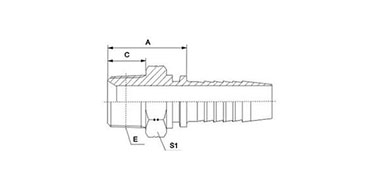

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

S1

13011-02-03SP

R1/8"X28

5

3

22

10

12

13011-02-04SP

R1/8"X28

6

4

22.5

10

12

13011-04-04SP

R1/4"X19

6

4

27

14.5

14

13011-04-05SP

R1/4"X19

8

5

25

15.4

14

13011-04-06SP

R1/4"X19

10

6

27

14.5

17

13011-06-04SP

R3/8"X19

6

4

27.5

15

17

13011-06-05SP

R3/8"X19

8

5

26.5

15

17

13011-06-06SP

R3/8"X19

10

6

27.5

15

17

13011-06-08SP

R3/8"X19

12

8

30

15

19

13011-08-06SP

R1/2"X14

10

6

34.5

20

22

13011-08-08SP

R1/2"X14

12

8

35

20

22

13011-08-10SP

R1/2"X14

16

10

38

20

22

13011-08-12SP

R1/2"X14

20

12

38

20

27

13011-12-08SP

R3/4"X14

12

8

37

20

27

13011-12-10SP

R3/4"X14

16

10

38

20

27

13011-12-12SP

R3/4"X14

20

12

38.5

20

27

13011-12-16SP

R3/4"X14

25

16

39.5

20

32

13011-16-12SP

R1"X11

20

12

44

25.5

36

13011-16-16SP

R1"X11

25

16

45

25.5

36

13011-20-20SP

R1.1"/4X11

32

20

49.5

26.5

46

13011-24-24SP

R1.1"/2X11

40

24

51.5

26.5

50

13011-32-24SP

R2"X11

40

24

57

30

65

13011-32-32SP

R2"X11

50

32

57

30

65

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为13012-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 13012-xx-xx；
