代号

螺纹 E

软管 HOSE BORE

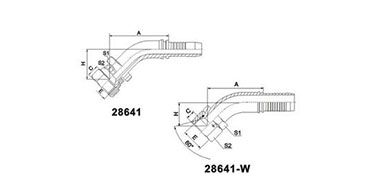

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

S1

S2

28641-14-04

M14X1.5

6

4

43.4

10.5

21.3

19

19

28641-16-05

M16X1.5

8

5

47.6

10

24.3

22

22

28641-18-06

M18X1.5

10

6

49.2

11.5

24.9

24

24

28641-22-06

M22X1.5

12

8

62.1

14

27.2

27

27

28641-24-10

M24X1.5

16

10

74.7

15

29.9

32

32

28641-30-12

M30X1.5

20

12

80.9

18.3

33.5

36

36

28641-33-16

M33X1.5

25

16

89.9

21.3

35.7

41

41

28641-36-20

M36X1.5

32

20

104.1

20

41.9

46

46

28641-42-24W

M42X1.5

40

24

116.2

18.8

45.5

50

55

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为28642-xx-xx

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 28642-XX-XX.
