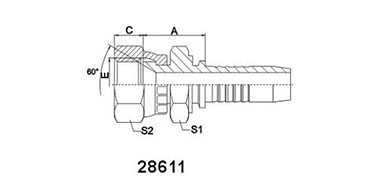

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

S1

S2

28611-12-04

M12X1.5

6

4

20

9

17

17

28611-14-04

M14X1.5

6

4

21

10.5

19

19

28611-14-06

M14X1.5

10

6

21

10.5

19

19

28611-16-04

M16X1.5

6

4

24

10

22

22

28611-16-05

M16X1.5

8

5

24

10

22

22

28611-16-06

M16X1.5

10

6

24

10

22

22

28611-18-06

M18X1.5

10

6

25

11.5

24

24

28611-18-08

M18X1.5

12

8

24.5

11.5

24

24

28611-20-08

M20X1.5

12

8

28.5

12

27

27

28611-22-08

M22X1.5

12

8

25.5

14

27

27

28611-24-08

M24X1.5

12

8

27.5

15

32

32

28611-24-10

M24X1.5

16

10

28.5

15

32

32

28611-27-10

M27X1.5

16

10

28.5

10

32

32

28611-30-12

M30X1.5

20

12

28.5

18.3

36

36

28611-33-12

M33X1.5

20

12

31

21.3

41

41

28611-33-16

M33X1.5

25

16

32

21.3

41

41

28611-36-20

M36X1.5

32

20

35.5

20

46

46

28611-42-24W

M42X1.5

40

24

36

18.8

55

55

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为28612-xx-xx

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 28612-XX-XX.
