代号

螺纹 E

软管 HOSE BORE

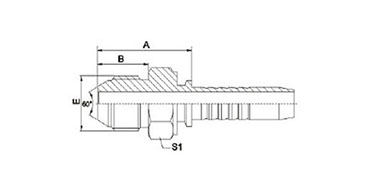

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

B

S1

18611-14-04

M14X1.5

6

4

29.5

17

17

18611-14-06

M14X1.5

10

6

29.5

17

17

18611-16-04

M16X1.5

6

4

30.5

18

17

18611-16-06

M16X1.5

10

6

30.5

18

17

18611-18-06

M18X1.5

10

6

30.5

18

19

18611-20-08

M20X1.5

12

8

35

20

22

18611-22-08

M22X1.5

12

8

35

20

24

18611-24-10

M24X1.5

16

10

39.5

21.5

27

18611-30-12

M30X1.5

20

12

45

26

32

18611-33-16

M33X1.5

25

16

50.5

30

36

18611-36-20

M36X1.5

32

20

55

33

38

18611-42-24

M42X1.5

40

24

60

36

46

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为18612-xx-xx

Note: 1.For ues with braided hoses.      2.If use with spiral hoses,hose fitting series number is 18612-XX-XX.
