代号

螺纹 E

软管 HOSE BORE

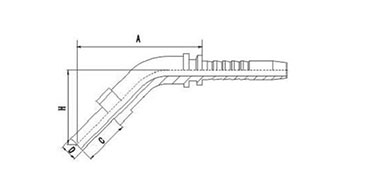

尺寸 DIMENSIONS

NOTE

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

50041-06-03

6

5

3

47.8

22

27.5

L 轻系列

50041-06-04

6

6

4

52.2

22

30.1

50041-08-05

8

8

5

55.7

24

32.4

50041-08-06

8

10

6

57.9

24

33.1

50041-10-05

10

8

5

54

23

30.6

50041-10-06

10

10

6

56.1

23

31.3

50041-12-06

12

10

6

58.5

23

34.5

50041-12-08

12

12

8

72.4

23

37.4

50041-15-06

15

10

6

59.3

25

34.5

50041-15-08

15

12

8

70.6

25

35.7

50041-18-08

18

12

8

73.4

26

38.5

50041-18-10

18

16

10

84.6

26

39.8

50041-22-10

22

16

10

87.1

28

42.3

50041-22-12

22

20

12

93.3

28

45.9

50041-22-16

22

25

16

100.9

28

46.7

50041-28-16

28

25

16

103.7

30

49.5

50041-35-20

35

32

20

118.5

36

57.8

50041-08-04

8

6

4

53.6

24

31.5

S重系列

50041-10-04

10

6

4

54

26

31.9

50041-12-04

12

6

4

57.1

26

35.1

50041-12-05

12

8

5

59.2

26

35.9

50041-14-06

14

10

6

61.6

29

37.3

50041-14-08

14

12

8

73.8

29

38.8

50041-14-12

14

20

12

91.9

29

43.8

50041-16-08

16

12

8

76.6

30

41.7

50041-16-10

16

16

10

87.8

30

43

50041-20-10

20

16

10

92.8

36

48

50041-20-12

20

20

12

100.7

36

52.6

50041-25-12

25

20

12

101.8

40

54.4

50041-25-16

25

25

16

109.4

40

55.2

50041-30-16

30

25

16

113.6

44

59.4

50041-30-20

30

32

20

124.2

44

63.5

50041-38-16

38

25

16

117.9

50

63.6

50041-38-20

38

32

20

128.4

50

67.7

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为50042-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 50042-xx-xx;
