代号

螺纹 E

软管 HOSE BORE

管子直径 D

O形圈

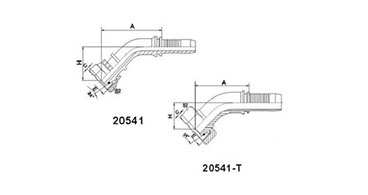

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

TUBE O.D.

O RING

A

C

H

S2

20541-14-04

M14.X1.5

6

4

6

O04.5X1.5

50.1

1.1

28

19

20541-16-04

M16X1.5

6

4

8

O06.5X1.5

50.4

1.5

28.3

22

20541-16-05

M16X1.5

8

5

8

O06.5X1.5

52.2

1.5

28.9

22

20541-18-06

M18X1.5

10

6

10

O08.0X1.5

54.3

2

29.6

24

20541-20-08

M20X1.5

12

8

12

O10.0X1.5

67.8

2.5

32.8

27

20541-22-08

M22X1.5

12

8

14

O11.0X2.0

68.1

2.5

33.2

27

20541-24-10

M24X1.5

16

10

16

O13.0X2.0

80.7

2.5

35.9

30

20541-30-12

M30X2

20

12

20

O16.3X2.4

90.5

3

42.4

36

20541-18-04T

M18X1.5

6

4

10

O08.0X1.5

43.4

2

21.3

22

20541-20-06T

M20X1.5

10

6

12

O10.0X1.5

49.7

2.5

25

24

20541-22-06T

M22X1.5

10

6

14

O11.0X2.0

49.6

2.5

25.3

27

20541-24-08T

M24X1.5

12

8

16

O13.0X2.0

62.5

3

27.5

30

20541-30-10T

M30X2

16

10

20

O16.3X2.4

75.8

3

31

36

20541-36-12T

M36X2

20

12

25

O20.3X2.4

82.7

3

34.6

41

20541-36-14T

M36X2

22

14

25

O20.3X2.4

84.4

3

34

41

20541-42-16T

M42X2

25

16

30

O25.3X2.4

92.3

5

36.8

50

20541-52-20T

M52X2

32

20

38

O33.3X2.4

103.4

6.5

41.2

60

20541-52-24T

M52X2

40

24

38

O33.3X2.4

115.9

6.5

45.1

60

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为20542-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20542-xx-xx；
