代号

螺纹 E

软管 HOSE BORE

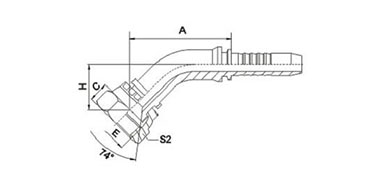

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

S2

20741-14-04

M14X1.5

6

4

40.5

8.5

18.5

19

20741-16-05

M16X1.5

8

5

44.4

8

20

22

20741-18-06

M18X1.5

10

6

45.7

10

21.4

24

20741-22-08

M22X1.5

12

8

58.9

10

24

27

20741-27-10

M27X1.5

16

10

71.2

11

26.4

32

20741-30-12

M30X1.5

20

12

78.1

11

30

36

20741-33-12

M33X2

20

12

77.4

13

30

41

20741-33-16

M33X2

25

16

85

13

30.8

41

20741-36-14

M36X2

22

14

79.8

14

29.6

41

20741-36-16

M36X2

25

16

85.7

14

31.5

41

20741-39-16

M39X2

25

16

86.1

14

31.8

46

20741-45-20W

M45X2

32

20

97

15

36.2

55

20741-52-24W

M52X2

40

24

112.9

17

40.9

60

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为20742-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20742-xx-xx；
