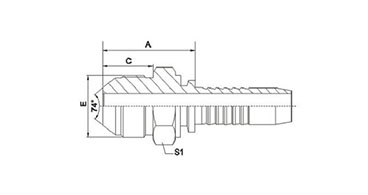

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

S1

10711-10-02

M10X1

4

2

23

12.5

14

10711-10-03

M10X1

5

3

23

12.5

14

10711-12-03

M12X1.5

5

3

26.5

15.7

14

10711-12-03C

M12X1.5

5

3

24.5

14

14

10711-14-04

M14X1.5

6

4

30.5

18

17

10711-14-06

M14X1.5

10

6

30.5

18

17

10711-16-05

M16X1.5

8

5

31.5

19

17

10711-16-06

M16X1.5

10

6

31.5

19

17

10711-18-06

M18X1.5

10

6

31.5

19

19

10711-22-08

M22X1.5

12

8

35

19.5

22

10711-24-08

M24X1.5

12

8

37

20

24

10711-27-10

M27X1.5

16

10

38.5

20.5

27

10711-30-12

M30X1.5

20

12

42.5

23

32

10711-30-12E

M30X2

20

12

45.5

26

32

10711-33-12

M33X2

20

12

45

26

36

10711-36-14

M36X2

22

14

45

26

38

10711-39-16

M39X2

25

16

48

27.5

41

10711-42-20

M42X2

32

20

52

28.5

46

10711-45-20

M45X2

32

20

52

28.5

46

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为10712-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 10712-xx-xx；
