代号

螺纹 E

软管 HOSE BORE

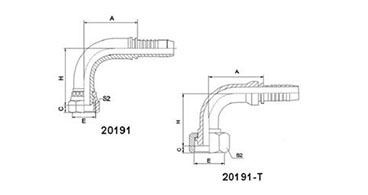

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

S2

20191-10-03

M10X1

5

3

27

2.5

35.5

14

20191-12-04

M12X1.5

6

4

30

4

37.5

17

20191-14-04

M14X1.5

6

4

30

4.5

38

19

20191-14-05

M14X1.5

8

5

33

4.5

41

19

20191-16-04

M16X1.5

6

4

30

4.5

38.5

19

20191-16-05

M16X1.5

8

5

33

4.5

41.5

22

20191-16-06

M16X1.5

10

6

35.3

4.5

43.8

22

20191-18-06

M18X1.5

10

6

35.3

4

45.3

24

20191-18-08

M18X1.5

12

8

40.5

4

50.5

24

20191-20-08

M20X1.5

12

8

41

5.5

52

27

20191-22-08

M22X1.5

12

8

41

5

52.5

27

20191-24-10

M24X1.5

16

10

58

5

58.5

30

20191-30-12D

M30X1.5

20

12

67.5

6

68.5

36

20191-30-12

M30X2

20

12

67.5

6

68.5

36

20191-18-05T

M18X1.5

8

5

33

4

43

24

20191-20-06T

M20X1.5

10

6

35.3

5.5

44.8

24

20191-22-06T

M22X1.5

10

6

35.8

5

76.8

27

20191-24-08T

M24X1.5

12

8

41

5.5

51

30

20191-27-10DT

M27X1.5

16

10

56

5.5

55.5

32

20191-27-10T

M27X2

16

10

56

5.5

55.5

32

20191-36-12T

M36X2

20

12

65.5

7

68

41

20191-36-14T

M36X2

22

14

71.2

7

69

41

20191-39-16T

M39X2

25

16

76.7

7

73.5

46

20191-45-20T

M45X2

32

20

91.5

8.5

85

55

20191-52-24T

M52X2

40

24

109.4

9

100

60

20191-64-32T

M64X2

50

32

131.75

14

122.3

75

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为20292-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20192-xx-xx；
