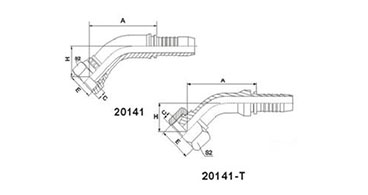

代号

螺纹 E

软管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

A

C

H

S2

20141-10-03

M10X1

5

3

41.1

2.5

20.7

14

20141-10-04

M10X1

6

4

43.2

2.5

21.5

14

20141-12-03

M12X1.5

5

3

40.9

4

21.2

17

20141-12-04

M12X1.5

6

4

43

4

22

17

20141-14-04

M14X1.5

6

4

43.4

4.5

21.3

19

20141-14-05

M14X1.5

8

5

45.5

4.5

22.2

19

20141-16-04

M16X1.5

6

4

43.7

4.5

21.4

22

20141-16-05

M16X1.5

8

5

45.8

4.5

22.5

22

20141-16-06

M16X1.5

10

6

47.4

4.5

24.1

22

20141-18-06

M18X1.8

10

6

48.5

4

24.2

24

20141-18-08

M18X1.8

12

8

52.2

4

25.7

24

20141-20-08

M20X1.5

12

8

62.1

5.5

27.2

27

20141-22-08

M22X1.5

12

8

62.1

5

27.2

27

20141-24-10

M24X1.5

16

10

75.4

5

29.6

30

20141-30-12D

M30X1.5

20

12

80.9

6

33.5

36

20141-30-12

M30X2

20

12

80.9

6

33.5

36

20141-18-05T

M18X1.5

8

5

46.8

4

22.6

24

20141-20-06T

M20X1.5

10

6

48.2

5.5

23.9

27

20141-22-06T

M22X1.5

10

6

58.4

5

25.7

27

20141-24-08T

M24X1.5

12

8

61.1

5.5

26.1

30

20141-27-10DT

M27X1.5

16

10

74.4

5.5

29.6

32

20141-27-10T

M27X2

16

10

74.4

5.5

29.6

32

20141-36-14T

M36X2

22

14

83

7

32.64

41

20141-39-16T

M39X2

25

16

88.2

7

33.95

46

20141-45-20T

M45X2

32

20

99.1

8.5

38.4

55

20141-52-24T

M52X2

40

24

114.1

9

43.4

60

注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为20242-xx-xx

Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 20142-xx-xx；
